肖特基二极管的结构以及封装简介

肖特基二极管的工作原理是怎样的呢？肖特基二极管是怎样进行运作呢？这和肖特基二极管
的结构是有联系的，讲述一下肖特基二极管的结构以及封装特点：

肖特基二极管分为有引线和表面安装(贴片式)两种封装形式。肖特基二极管在结构原理上与PN
结二极管有很大区别，它的内部是由阳极金属(用钼或铝等材料制成的阻挡层)、二氧化硅(SiO2)
电场消除材料、N-外延层(砷材料)、N型硅基片、N+阴极层及阴极金属等构成。

采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使
用。它有单管式和对管(双二极管)式两种封装形式。

肖特基对管又有共阴(两管的负极相连)、共阳(两管的正极相连)和串联(一只二极管的正极接另一
只二极管的负极)三种管脚引出方式。

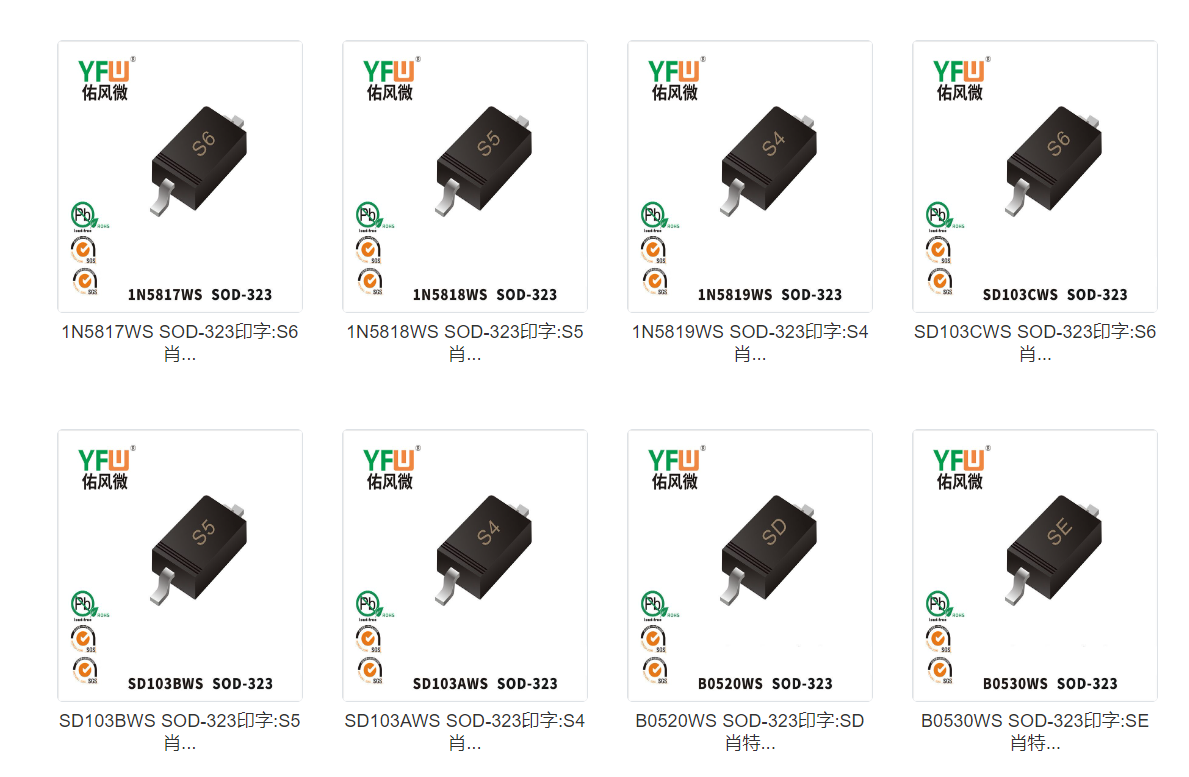

采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式。
