快恢复二极管是什么

快恢复二极管是什么？很多人存在这种疑问，但是不可否定的是快恢复二极管每天都在大家的周边存
在着。

快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材
料中间增加了基区I，构成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复
时间较短，正向压降较低，反向击穿电压（耐压值）较高。

快恢复二极管（简称FRD）是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于
开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使
用。

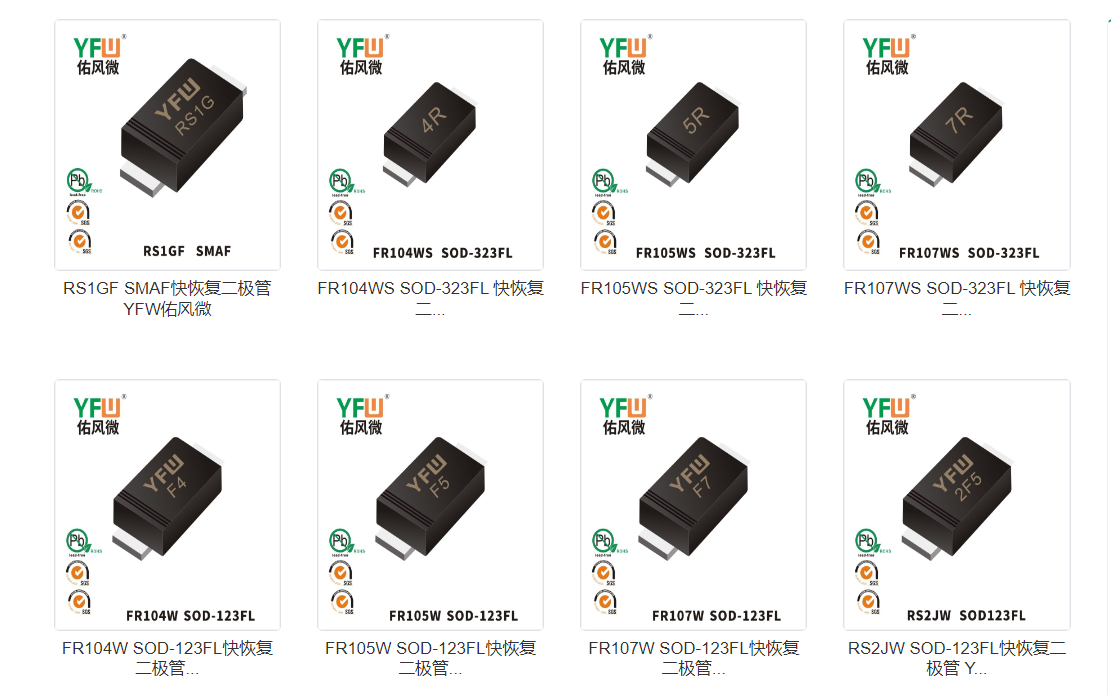

通常，8~20A的快恢复二极管管采用TO–220FP塑料封装，20A以上的大功率快恢复二极管采用顶部带金
属散热片的TO–3P塑料封装，8A以下的快恢复二极管插件封装则采用DO–41、DO–15或DO–27等规格封
装;贴片封装则采用SMA　SMB　SMC等规格封装。

采用TO–220或TO–3P封装的大功率快恢复二极管，有单管和双管之分。双管的管脚引出方式又分为共阳
和共阴。

快恢复二极管的类别与替换：目前快恢复二极管常的有三种类型，如：FR系列(150-500ns)；HER/MUR/UF
系列(50-75ns)；SF系列(35ns)，它们主要区别在于各自的恢复时间(ns)不一样，恢复时间越快代表效率
越高，当然价格也就越贵，原则上恢复时间快的系列可以替换恢复时间慢的系列，反之则不可以替换。
当然是需要在其它参数（电流、电压）一致的情况下。

随着科技的不断进步，快恢复二极管也在大家不经意之间进入到大家的周边，从LED灯到手机充电器，快恢
复二极管已经在不经意间成为大家不可或缺的一块。
