整流二极管好坏如何判断?

日期:2024-05-17 分类:产品知识 浏览:1591 来源:广东佑风微电子有限公司


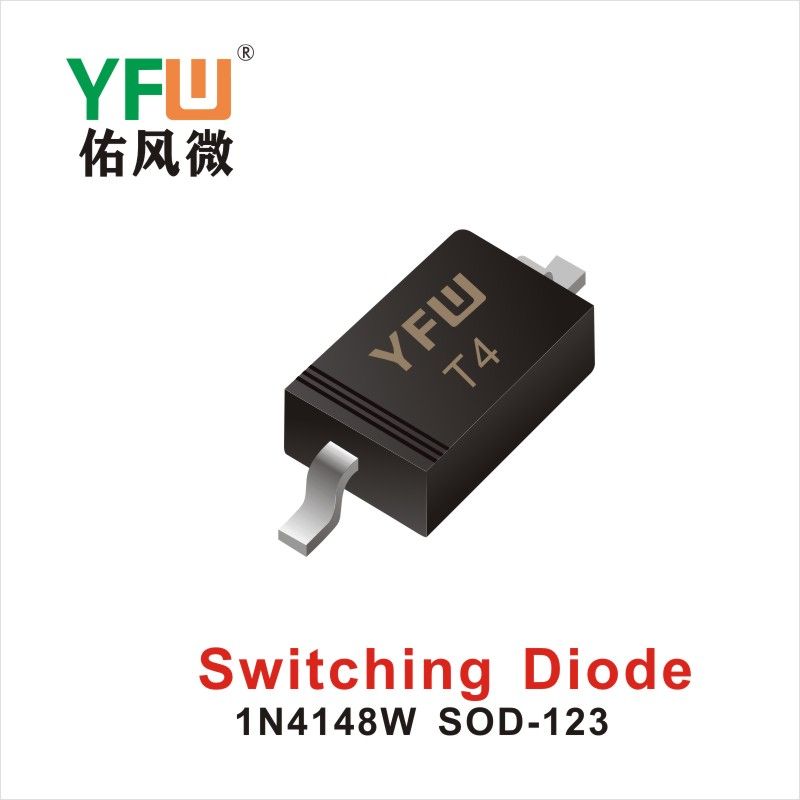

      整流二极管是电子电路中常见的组件,广泛应用于各种电源转换和信号整流场景中。它们的主要功能是允许电流在一个方向流动而阻止反向流动,从而实现直流(DC)的输出。然而,像所有电子元件一样,整流二极管也可能因过载、温度变化或物理损伤等原因出现故障。

1. 视觉检查

最初步的检查方法是对二极管进行外观检查。查看二极管是否有明显的损伤,如裂纹、烧焦、变色或者封装膨胀等。虽然外观检查无法完全确定二极管的工作状态,但它可以帮助快速识别出因过热或物理冲击而损坏的二极管

2. 数字万用表检测

使用数字万用表的二极管测试功能是判断整流二极管好坏的最直接方法之一。大多数现代数字万用表都配备有二极管测试模式,能够测量二极管的正向压降。

正向测试:将红色探针连接到二极管的阳极,黑色探针连接到阴极,观察显示的电压值。正常的硅基整流二极管的正向压降大约在0.5V到0.8V之间。如果读数在这个范围内,则表明二极管在正向状态下是好的。

反向测试:交换探针的连接方式,即红色探针接阴极,黑色探针接阳极。这时,万用表应显示“OL”或高阻值,表示二极管在反向阻断状态下。如果万用表显示出低阻值,则说明二极管可能已经损坏,出现了漏电现象。

3. 功能性测试

在某些情况下,需要在电路中对整流二极管进行实际的功能性测试。这可以通过设置一个简单的电路,其中包括电源、限流电阻和二极管。通过测量二极管两端的电压或负载两端的电压,可以判断二极管是否按预期工作。正常工作的二极管应该只允许电流在一个方向流动,从而只在一个方向上产生电压降。

4. 使用示波器进行动态测试

对于要求更高精度检测的应用,可以使用示波器对整流二极管进行动态测试。这种方法可以观察到二极管在实际工作状态下的响应特性,如反向恢复时间和正向压降变化。通过在二极管两端施加脉冲信号,并观察波形图,可以更精确地评估二极管的性能。

5. 综合判断

在判断整流二极管的好坏时,单一的测试方法可能不足以提供完整的信息。因此,最佳做法是结合上述方法进行综合判断。例如,初步可以通过视觉检查和数字万用表测试进行快速筛选,对于怀疑有问题或性能临界的二极管,再通过功能性测试或示波器动态测试进行深入分析。

如何判断整流二极管的好坏对于确保电子设备的可靠性和性能至关重要。通过上述方法,我们不仅可以有效地识别出损坏的二极管,还可以对其工作性能进行全面评估。
