静电二极管的代换原则有哪些?

日期:2024-05-30 分类:产品知识 浏览:150 来源:广东佑风微电子有限公司

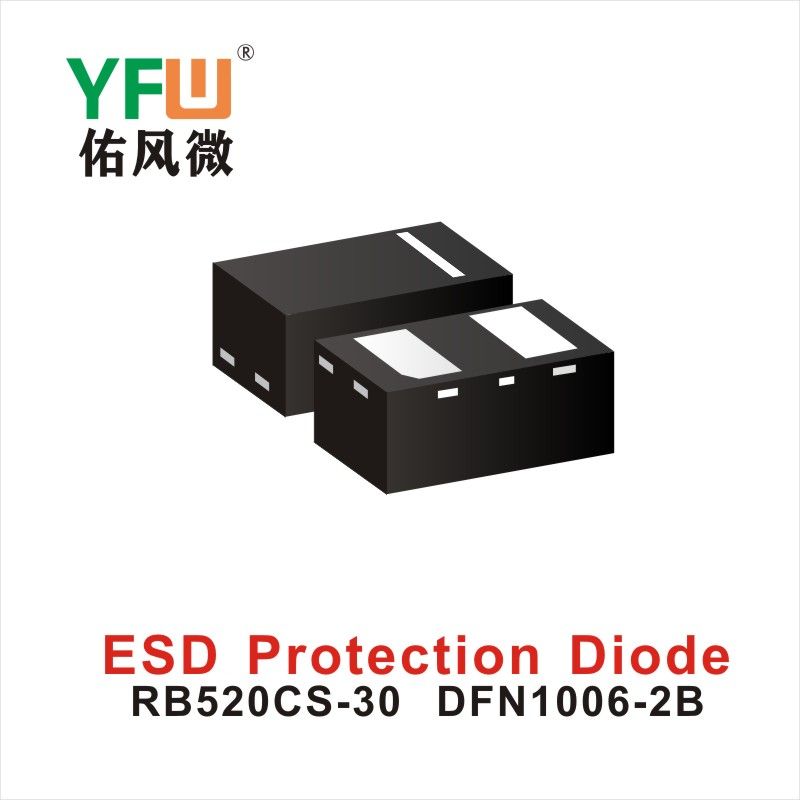

      静电二极管是一种用于保护敏感电子设备免受静电放电(ESD)和电压浪涌影响的半导体器件。它们能够在极短的时间内从电路中吸收高能量,防止其他部件损坏,这些静电二极管在代换时,应该注意哪些问题?

1. 电压等级匹配

反向工作电压(VRWM):选择的替代TVS二极管应具有与原件相同或更高的反向工作电压。这保证在正常工作条件下,TVS二极管不会意外导通。

击穿电压(VBR):确保替代品的击穿电压与原件接近,提供足够的保护余地,但又不至于太低,避免在正常电压下导通。

2. 最大脉冲功率和峰值脉冲电流

最大脉冲功率(PPM):替代TVS二极管应能承受的最大脉冲功率等于或大于原件,以确保在极端条件下的保护能力。

峰值脉冲电流(IPP):替代品的峰值脉冲电流能力也应该匹配或超过原件,确保在短时间内吸收高电流冲击而不损坏。

3. 响应时间

TVS二极管的响应时间通常非常快,通常在皮秒到纳秒范围内。尽管这个参数对大多数应用来说不是决定性的,但在极高速信号路径中,选择响应时间更短的替代品可能是有益的。

4. 封装和形式因素

确保所选的替代TVS二极管在尺寸和引脚布局上与原件兼容,以便能够无需修改电路板设计即可替换。

5. 工作温度范围

替代TVS二极管应具有等于或更宽的工作温度范围,以确保在整个预期工作环境中都能可靠地工作。

6. 品牌和质量信誉

选择知名品牌和高质量的TVS二极管作为替代品,可以提高电路的整体可靠性和长期稳定性。

替换时的注意事项

在替换TVS二极管时,不仅要考虑上述参数,还要考虑电路的实际工作条件,包括工作电压、预期的冲击类型(如静电放电、电源浪涌等)以及敏感元件的保护需求。

进行初步的替换选择后,应通过实际的电路测试验证替代品的性能,确保其在实际应用中提供足够的保护。

考虑到成本和可用性,选择替代品时也应权衡这些因素,但不应牺牲电路的安全性和可靠性。

选择适当的TVS二极管替代品是确保电路在面对静电放电和电压浪涌时能够可靠保护的关键。通过仔细考虑电压等级、最大脉冲功率和峰值脉冲电流、响应时间、封装和工作温度范围等参数,可以选择出最适合特定应用需求的替代品。同时,实际测试和验证也是确保选定的替代TVS二极管满足保护要求的重要步骤。
