肖特基二极管有哪些作用

肖特基（Schottky）二极管，又称肖特基势垒二极管（简称 SBD），它属一种低功耗、超高速半导体器件。
最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。其多用作高频、低压、
大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二
极管使用。在通信电源、变频器等中比较常见。

一个典型的应用，是在双极型晶体管 BJT 的开关电路里面, 通过在 BJT 上连接 Shockley 二极管来箝位，
使得晶体管在导通状态时其实处于很接近截止状态，从而提高晶体管的开关速度。这种方法是 74LS，74ALS，
74AS 等典型数字 IC 的 TTL内部电路中使用的技术。

肖特基（Schottky）二极管的最大特点是正向压降 VF 比较小。在同样电流的情况下，它的正向压降要小许多。
另外它的恢复时间短。它也有一些缺点：耐压比较低，漏电流稍大些。选用时要全面考虑。

肖特基二极管一般用在电源次级输出整流上面。

作用还是整流，其优势是正向压降低，反向恢复时间快，所以整体损耗会比其他的二极管低很多。

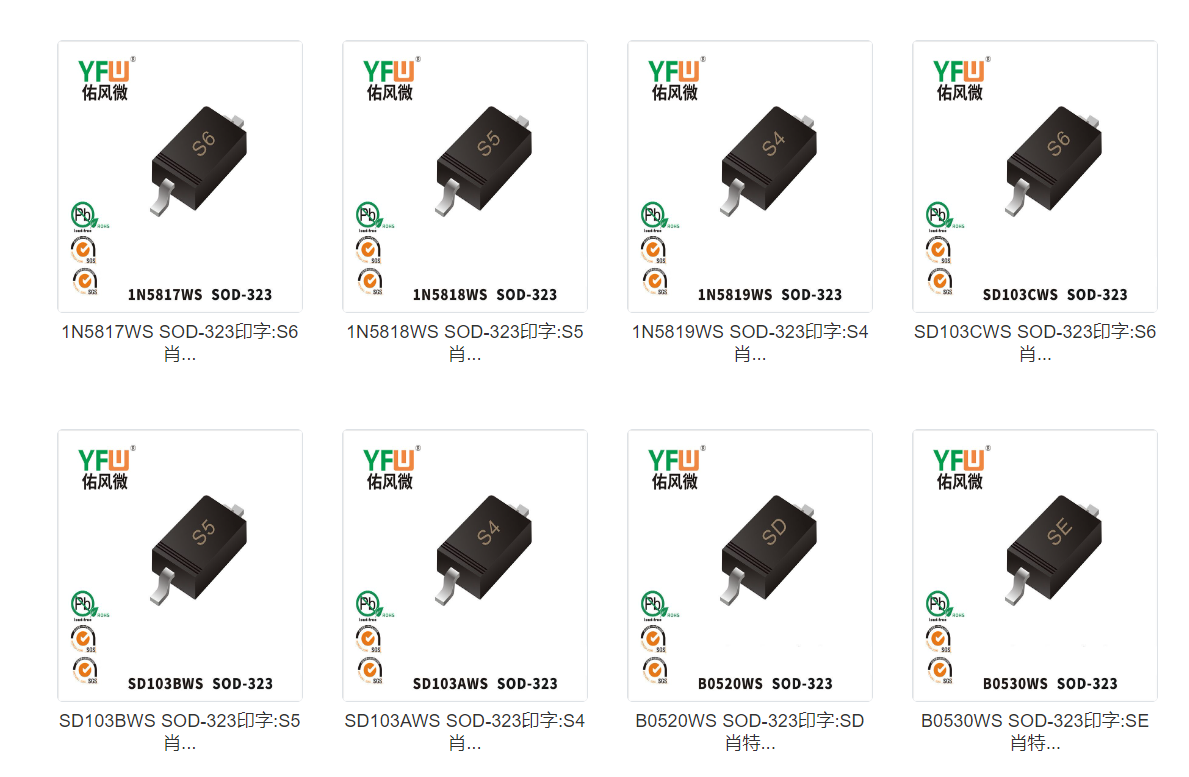

B5819W为集电极电流1A 基极电压40V的贴片肖特基管，1N5819为参数相同的插件式肖特基管，两个管只是封装
不同。简单来说就是一个是贴片的 一个是插接件式的。

SBD具有开关频率高和正向压降低等优点，但其反向击穿电压比较低，大多不高于60V，最高仅约100V，以致于
限制了其应用范围。像在开关电源（SMPS）和功率因数校正（PFC）电路中功率开关器件的续流二极管、变压器
次级用100V以上的高频整流二极管、RCD缓冲器电路中用600V～1.2kV的高速二极管以及PFC升压用600V二极管等，
只有使用快速恢复外延二极管（FRED）和超快速恢复二极管（UFRD）。目前UFRD的反向恢复时间Trr也在20ns以上，
根本不能满足像空间站等领域用1MHz～3MHz的SMPS需要。即使是硬开关为100kHz的SMPS，由于UFRD的导通损耗和开
关损耗均较大，壳温很高，需用较大的散热器，从而使SMPS体积和重量增加，不符合小型化和轻薄化的发展趋势。
因此，发展100V以上的高压SBD，一直是人们研究的课题和关注的热点。

SBD的主要优点包括两个方面：

（1）由于肖特基势垒高度低于PN结势垒高度，故其正向导通门限电压和正向压降都比PN结二极管低（约低0.2V）。

（2）由于SBD是一种多数载流子导电器件，不存在少数载流子寿命和反向恢复问题。SBD的反向恢复时间只是肖特基
势垒电容的充、放电时间，完全不同于PN结二极管的反向恢复时间。由于SBD的反向恢复电荷非常少，故开关速度非
常快，开关损耗也特别小，尤其适合于高频应用。

但是，由于SBD的反向势垒较薄，并且在其表面极易发生击穿，所以反向击穿电压比较低。由于SBD比PN结二极管更容
易受热击穿，反向漏电流比PN结二极管大。
