肖特基二极管特点及常用型号

肖特基二极管特点及常用型号

1、肖特基它是一种低功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高频、
低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号
检波二极管使用。

2、肖特基二极管的结构肖特基二极管在结构原理上与 PN 结二极管有很大区别，它的内部是由阳极金属
（用钼或铝等材料制成的阻挡层）、二氧化硅（SiO2）电场消除材料、N 外延层（砷材料）、N 型硅基片、
N 阴极层及阴极金属等构成。

在 N 型基片和阳极金属之间形成肖特基势垒。

当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N 型基片接电源负极）时，肖特基势垒层变窄，
其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。

肖特基二极管分为有引线和表面安装（贴片式）两种封装形式。

采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。它有
单管式和对管（双二极管）式两种封装形式。

肖特基对管又有：

共阴（两管的负极相连）、共阳（两管的正极相连）和串联（一只二极管的正极接另一只二极管的负极）
三种管脚引出方式。采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式，有 A~19
种管脚引出方式。

3、常用的肖特基二极管

常用的有引线式肖特基二极管，1N5817、1N5819、MBR1045、MBR20200 等型号。也就是常说的插件封装。

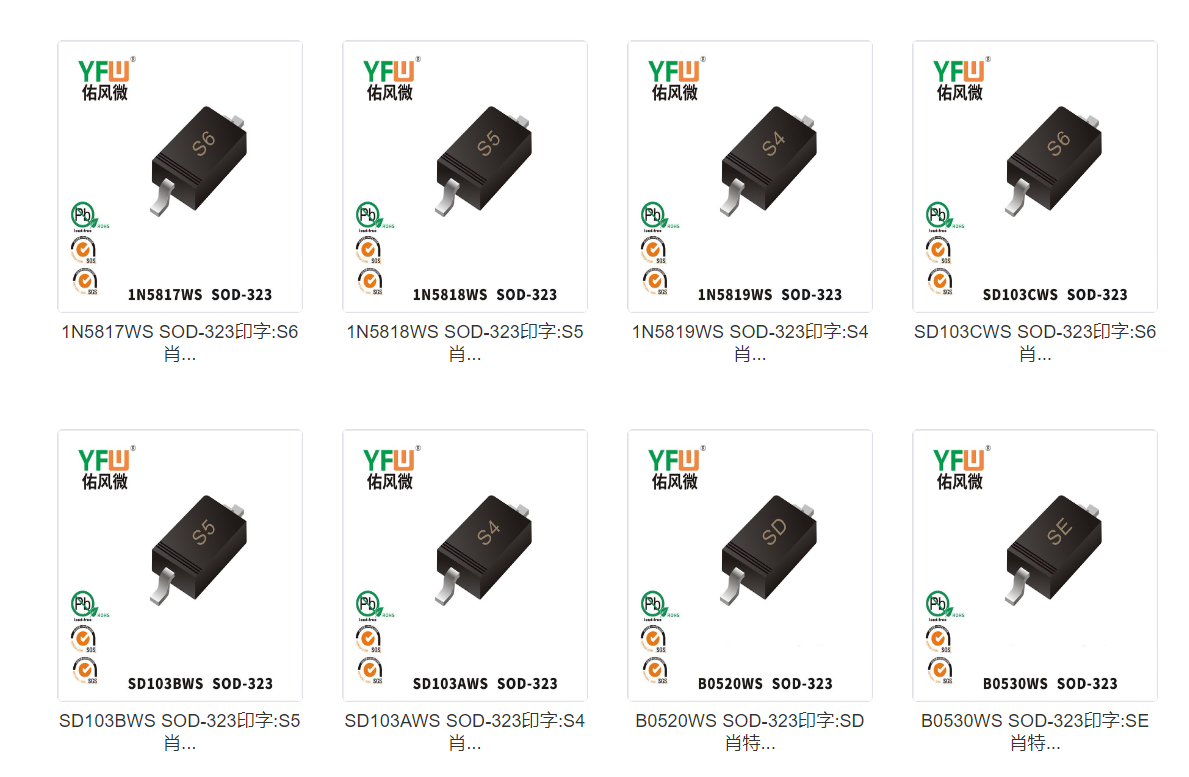

常用表面贴封装肖特基二极管。贴片肖特基二极管为何命名为"SS"?

SCHOTTKY:取第一个字母"S",

SMD:Surface Mounted Devices 的缩写，意为：表面贴装器件，取第一个字母"S",

上面两个词组各取第一个字母、即为 SS,

电流最小的肖特基是BAT42（0.2A）；BAT54、BAT54A、BAT54C（0.3A）；

电流最大的肖特基是440A,如：440CMQ030、444CNQ045;超过440A 的必定是模块。

肖特基的最高电压是 200V,也就是说，肖特基的极限电压是200V.超过200V 电压的也必定是模块。

电流越大，电压越低。与可控硅元件不一样。电流与电压成反比（模块除外）。

10A、20A、30A 规格的有做到200V 电压。除此外，都没有200V 电压规格。
