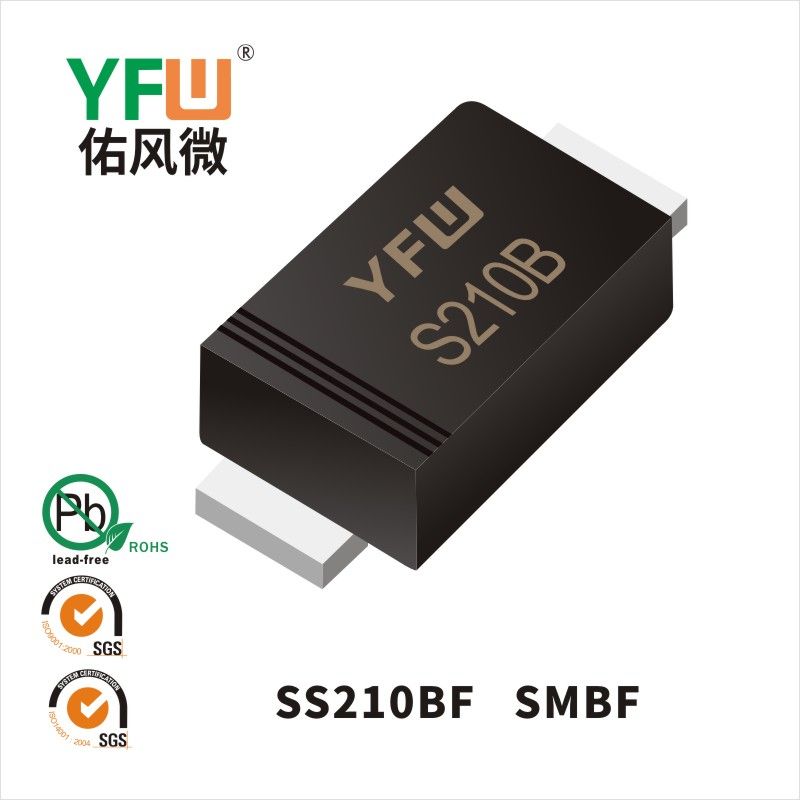

肖特基二极管如何保护电路小窍门？

肖特基二极管如何保护电路小窍门？

二极管在电路中起到什么重要？保护的原理是什么呢？

肖特基二极管都是并联在线圈的两端，线圈在通过电流时，会在其两端产生感应电动势。当电流消失时，其感应电动势会对电路中的原件产生反向电压。当流过线圈中的电流消失时，线圈产生的感应电动势通过肖特基二极管和线圈构成的回路做功而消耗掉。从而保护了电路中的其它原件的安全。

在电路中反向并联在继电器或电感线圈的两端，当电感线圈断电时其两端的电动势并不是立即消失，此时残余电动势通过一个肖特基二极管释放，起这种作用的二极管叫续流肖特基二极管。其实还是个肖特基二极管只不过它在这起续流作用而以，例如在继电器线圈两端反向接的那个肖特基二极管或单向可控硅两端反向接的也都是为什么要反向接个肖特基二极管呢？

因为继电器的线圈是一个很大的电感，它能以磁场的形式储存电能，所以当他吸合的时候存储大量的磁场当控制继电器的三极管由导通变为截至时线圈断电但是线圈里有磁场这时将产生反向电动势电压高达1000v以上很容易击穿推动三极管或其他电路元件，这是由于肖特基二极管的接入正好和反向电动势方向一致把反向电势通过续流二极管以电流的形式中和掉从而保护了其他电路元件，因此它一般是开关速度比较快的肖特基二极管，象可控硅电路一样因可控硅一般当成一个触点开关来用，如果控制的是大电感负载一样会产生高压反电动势原理和继电器一样的。在显示器上也用到一般用在消磁继电器的线圈上。

经常和储能元件一起使用，防止电压电流突变，提供通路。电感可以经过它给负载提供持续的电流，以免负载电流突变，起到平滑电流的作用！在开关电源中，就能见到一个由肖特基二极管和电阻串连起来构成的的续流电路。这个电路与变压器原边并联。当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量，防止感应电压过高，击穿开关管。

一般选择快速恢复二极管或者肖特基二极管就可以了，用来把线圈产生的反向电势释放掉！
