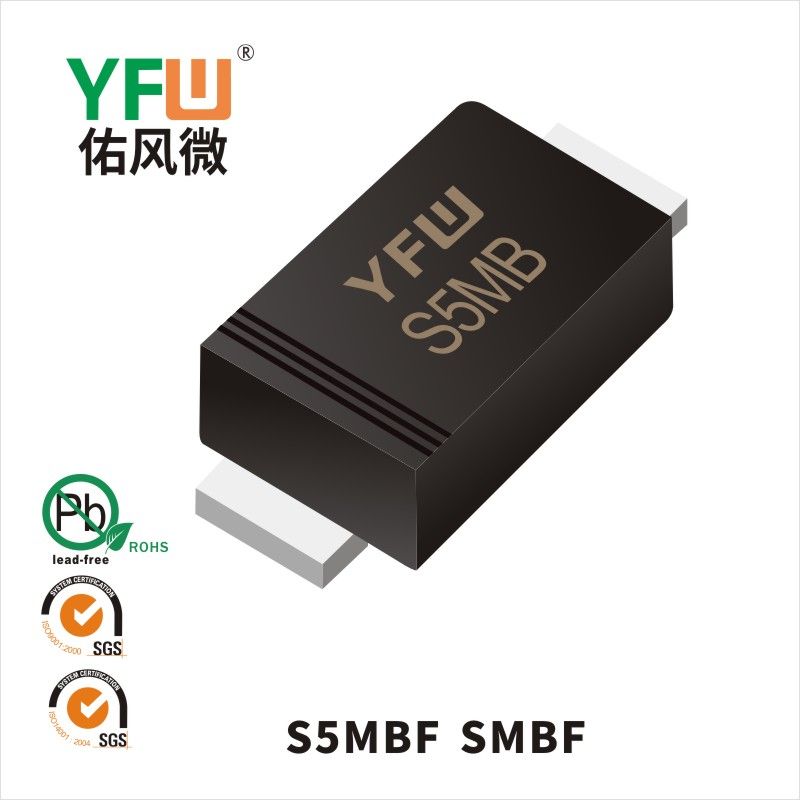

二极管在电子电路中的应用很广泛，如何根据参数选型，选型应该满足什么条件？

1、整流主要参数：

VRRM:最大重复峰值反向电（反向击穿电压）

I(AV): 最大正向平均电流

VF:最大正向电压（导通时二极管两端的最大电压）、

IR:最大反向电流（漏电流）

Trr:最大反向恢复时间

IFSM:正向峰值浪涌电流

2、一般整流电路整流桥的选型计算

VRRM≥（1.25√2umax +（1.25√2umax）20%）(umax最大输入电压）

假设输入交流电压为265V，计算以上

            VRRM=1.25*1.414*265=468+0.2*468=562V，实际选用600V

I(AV)≥PO/ηuiminCOSφ    (PO最大输出功率，η效率=I0V0/Ii?Vi?100%，uimin最小输入电压。

COSφ=P/S=P/√P2+Q2    (P:有功功率，S：视在功率，Q：无功功率，一般功率因数0.5-0.7）

假设输出功率为100W,效率为88%，最小输入电压为85V，计算得出：

I(AV)≥100/0.88?85?0.6  =2.23A,通常选用4A，但实际中根据电路结构、散热空间、使用场合等因素，留有较大余量,100W电源实际选型多选用6-8A的电流。
