ESD管和TVS管的区别

ESD管和TVS管的区别

01.ESD管与TVS管的原理

TVS和ESD都是利用二极管反向击穿特性的原理制成的电压保护型器件。TVS（Transient Voltage Suppressors），即瞬态抑制二极管，又称雪崩击穿二极管。有单向与双向之分，单向TVS应用在直流电路，双向TVS应用于交流电路。ESD（Electrostatic Discharge Protection Devices），静电保护管，又称瞬态电压抑制二极管阵列（TVS Array）。ESD 是多个 TVS 晶粒或二极管采用不同的布局设计成具有特定功能的多路或单路 静电保护器件。

02.ESD管与TVS管区别

虽说ESD二极管和TVS二极管在工作原理上是一样的，但是两者之间的差异还是很大的，主要表现如下：

封装不同：

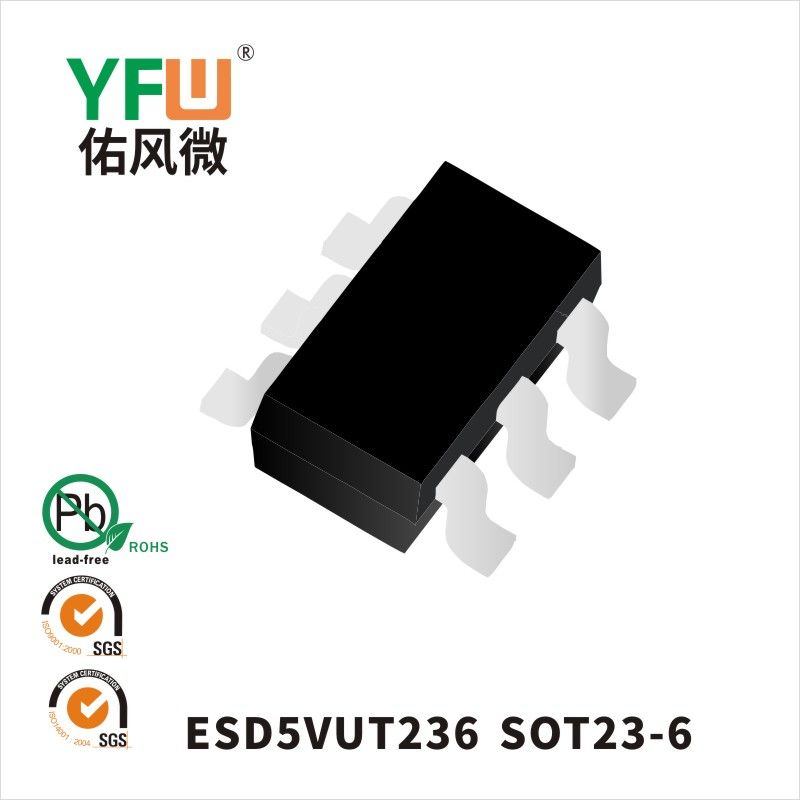

TVS管通常是2个引脚，常用封装DO-218AB、SMA/DO-214AC、SMB/DO-214AA、SMC/DO-214AB;ESD管通常是2以上或多个脚,常用封装SOT-23,SOD-523,DFN0603、SOD-323，SOT23-6,SOT-8等。

功率范围不同：

TVS管功率大，范围广，常用有200W、400W、500W、600W、1000W、1500W、3000W、3600W、4600W、5000W、6000W及以上。而ESD管功率小，常用功率有50W、90W、100W、200W、350W、400W、450W、500W等。

应用对象不同：

TVS管常用输入端的浪涌抑制或输出端的电压抑制和保护，针对来自附加在电路本身瞬间电压，如雷击、元件突变、感容负载放电等。ESD管常用于输入输出端接口电路、静电敏感器件或静电敏感局部电路，主要针对非电路本身的带电体，如人体静电、机械漏电、空气放电等。

 应用场合不同：一般对频率要求不高且小功率范围内TVS和ESD的应用没有较为严格的区分，但在中低频、高电压大电流场合，多采用TVS作为电压保护器件，高频、超高频低电压小电流多用ESD，具体需要看应用产品的要求来定。
