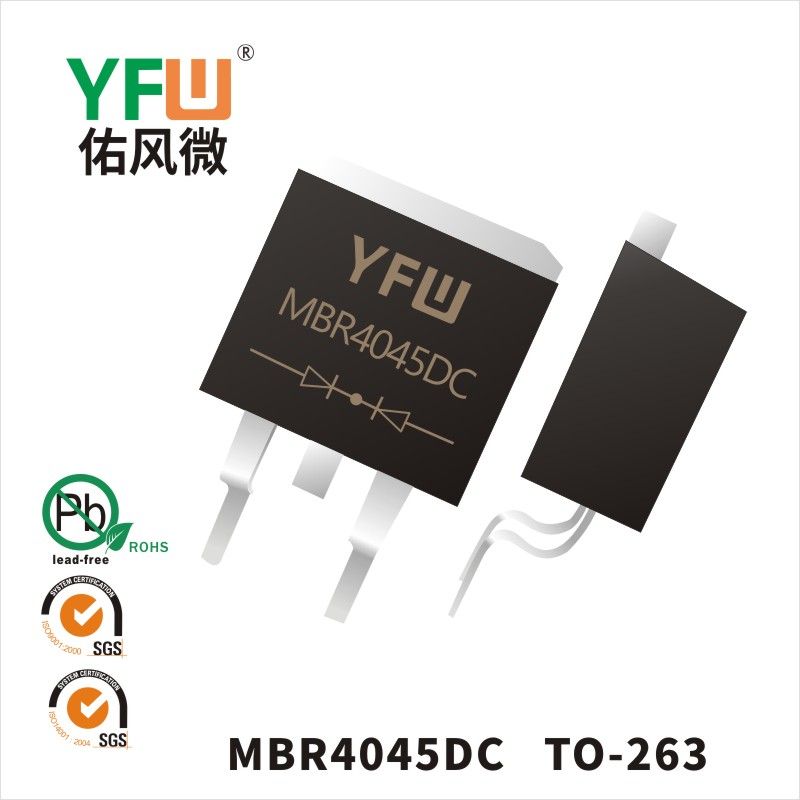

由于高频变压器的漏电感和管子的结电容在截止时形成一个谐振电路，它可导致瞬时过压振荡。因此，有必要在电源输出中设置RC缓冲器以保护管子的安全。另外，RC网络还可减少输出噪声，减少管子的热耗，提高产品的效率和可靠性。

缓冲器的选择原则是，既使缓冲器有效，又能尽量减少损耗。下面是参考公式。

R=√(Li/Cj)/n式中：Li为变压器漏电感(μH)

CJ为管子的结电容(PF)

 N为原副边匝比(NP/NS)

电容C可任意地从0.01到0.1μF之间取,具体值有实验确定。

如对Vo=5V，可选R=5.1Ω，0.5W,C=0.01μF

IR小的管子，热耗小，所以同样情况下，可选择IR小的管子。

设计PCB时，要使管子及散热器尽量远离电解电容器等对热敏感的器件。以增加产品的寿命。

焊接管子的焊盘要足够大，焊接牢靠，避免由于热应力造成脱焊。

肖特基二极管一旦选用后，要经模拟实验，在产品输入、输出最坏的情况下测量其温升及工作波形，确认各项指标不要超过其极限参数。
