    TVS二极管在电源电路中是怎样做防护工作的呢？很多人或许有这样子的疑虑。

    在使用TVS二极管过程中，应该使用正确的方式，使额定瞬态脉冲功率PPR大于同时被保护的线路与设备，同时会出现最大的瞬态浪涌功率。在规定的测量电流中，在击穿发生的区域，器件两端所测量的电压为击穿电压，那么在这个区域中，TVS管是一个低阻抗路径。

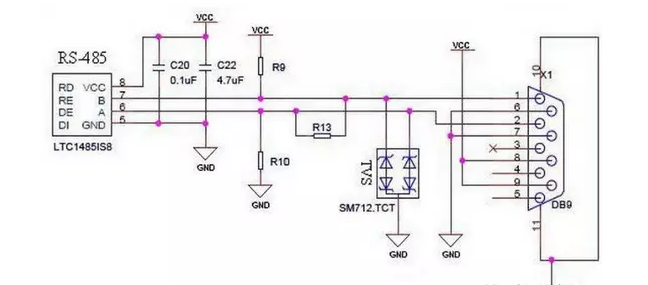

    专业的技术员都知道，通信的总线需要与外部的很多设备数据进行交换，同时增加浪涌防护功能，如以下图所示，钳位二极管对在RS-485收发器接口处实现共模浪涌防护功能。另外，在信号电源中使用TVS二极管，能有效的防止单片机与微处理器为瞬间所产生的防冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。
