TVS二极管工作原理

TVS二极管工作原理

TVS（Transient Voltage Suppressors）二极管，即瞬态电压抑制器，又称雪崩击穿二极管，是采用半导体工艺制成的单个PN结或多个PN结集成的器件。TVS二极管有单向与双向之分，单向TVS二极管一般应用于直流供电电路，双向TVS二极管应用于电压交变的 电路。当应用于直流电路时，单向TVS二极管反向并联于电路中，当电路正常工作时，TVS二极管处于截止状态（高阻态），不影响电路正常工作。当电路出现异常过电压并达到TVS二极管击穿电压时，TVS二极管迅速由高电阻状态突变为低电阻状态，泄放由异常过电压导致的瞬时过电流到地，同时把异常过电压钳制在较低的水平，从而保护后级电路免遭异常过电压的损坏。当异常过电压消失后，TVS二极管阻值又恢复为高阻二、TVS二极管特性特点

? 采用半导体工艺制成，具有很高的可靠性，无损坏极限；

? 瞬态功率大，低电容、低漏电流，箝位电压易控制；

? 电压精度高，在特殊应用场合，通过工艺或参数筛选可达到更高的精度；

? 在 10/1000μs波形下瞬态功率可达200W-30000W，甚至更高；

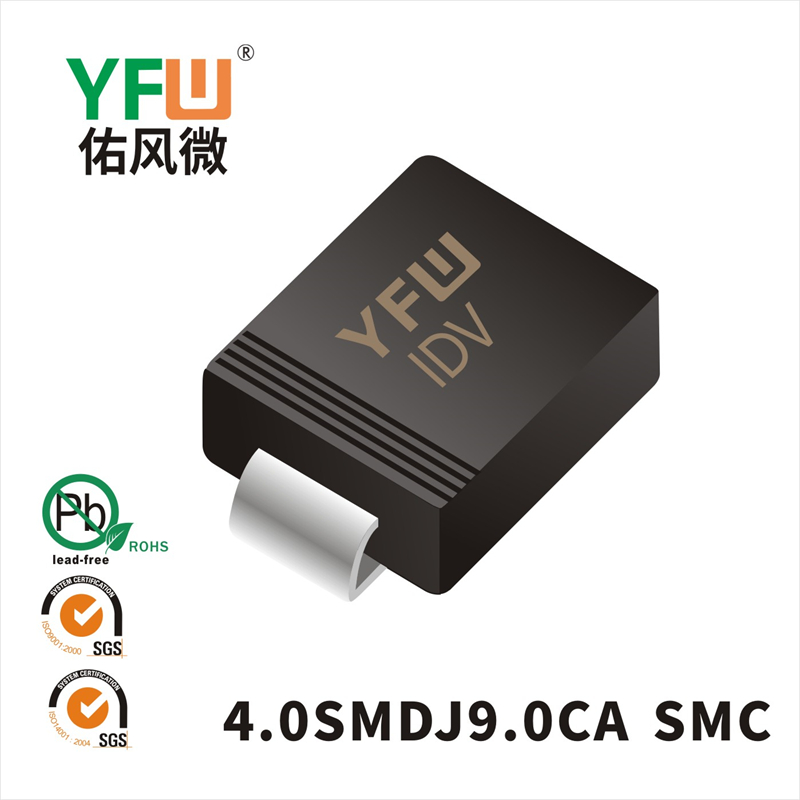

? 封装形式多样化，贴片封装：SOD-123、SMA /DO-214AC、SMB/DO-214AA、SMC/DO-214AB、DO-218AB等，直插封装：DO-41、DO-15、DO-201、R/P-600等；

三、TVS二极管参数详解

? VRWM ：截止电压， TVS二极管的最高工作电压，可连续施加而不引起TVS二极管劣化或损坏状态下，达到的最大的直流电压或交流峰值电压。 在VRWM下，TVS二极管是不工作的，不导通。

? VC：钳位电压，施加规定波形的峰值脉冲电流IPP时，TVS二极管两端测得的峰值电压。

? VBR：击穿电压，是TVS管的最小雪崩电压。指在V-I特性曲线上，在规定的脉冲直流电流IT或接近发生雪崩的电流条件下测得TVS两端的电压。

? IR：漏电流，亦称待机电流。在规定温度和最高工作电压条件下，流过TVS二极管的最大电流，其值是在截止电压下测量的。

? C：电容值，对于同功率等级的TVS管而言，电压越低电容值就越大。在通信线路的防护中，尤其要注意TVS管的电容值。
