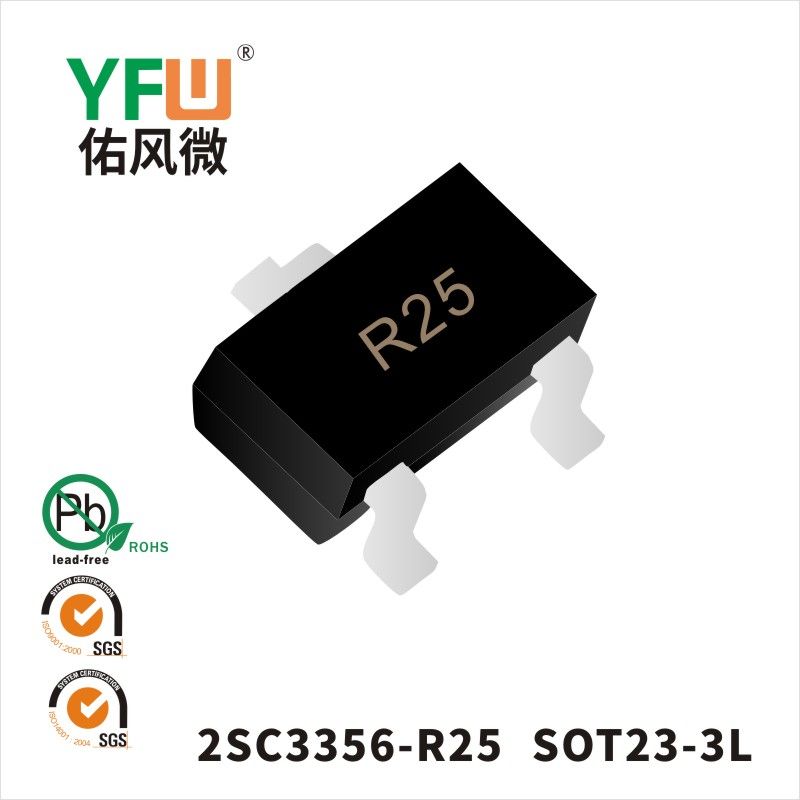

01.三极管原理

双极型晶体三极管：由两个背靠背PN结构成的以获得电压、电流或信号增益的晶体三极管。起源于1948年发明的点接触晶体三极管，50年代初发展成结型三极管即现在所称的双极型晶体管。双极型晶体管有两种基本结构:PNP型和NPN型。在这3层半导体中，中间一层称基区（b)，外侧两层分别称发射区(e)和集电区(c)。当基区注入少量电流时，在发射区和集电区之间就会形成较大的电流，这就是晶体三极管的放大效应。

02.三极管的三种工作状态

①截止工作状态：是三极管基极电压太小，不足以打开集电极和发射极之间的电流；

②饱和工作状态：是三极管基极电压太大，基极电流不管是否有变化，集电极和发射极之间的电流始终达到最大；

③放大工作状态：是三极管基极电压大小在上述两种状态之间，集电极和发射极之间的电流随着基极电流的变化而变化。

截止状态近似开关关断，饱和状态近似于开关打开，因此三极管工作在这两种状
