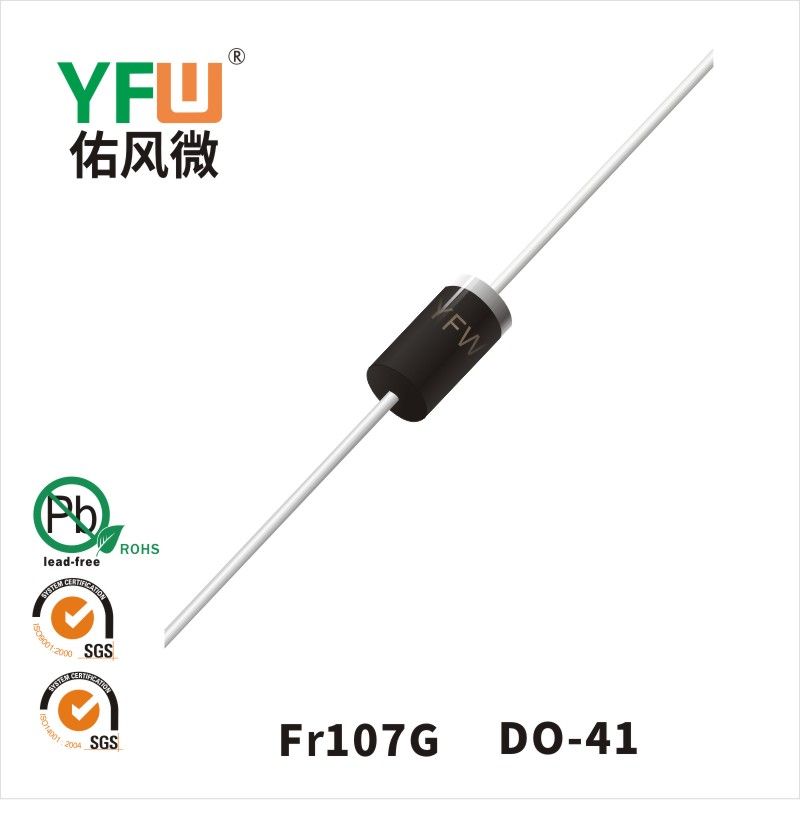

快恢复二极管如何测量反向恢复时间？

快恢复二极管如何测量反向恢复时间？

快恢复二极管电路由直流电流源供规定的IF，脉冲发生器经过隔直电容器C加脉冲信号，利用电子示波器观察到的trr值，即是从I=0的时刻到IR=Irr时刻所经历的时间。

设器件内部的反向恢电荷为Qrr，有关系式

trr≈2Qrr/IRM

当IRM 为一定时，反向恢复电荷愈小，反向恢复时间就愈短。

快恢复二极管常规检测方法

使用万用表能检测快恢复、超快恢复二极管的单向导电性，以及内部有无开路、短路故障，并能测出正向导通压降。若配以兆欧表，还能测量反向击穿电压。
