ESD二极管工作原理

　　ESD二极管工作原理

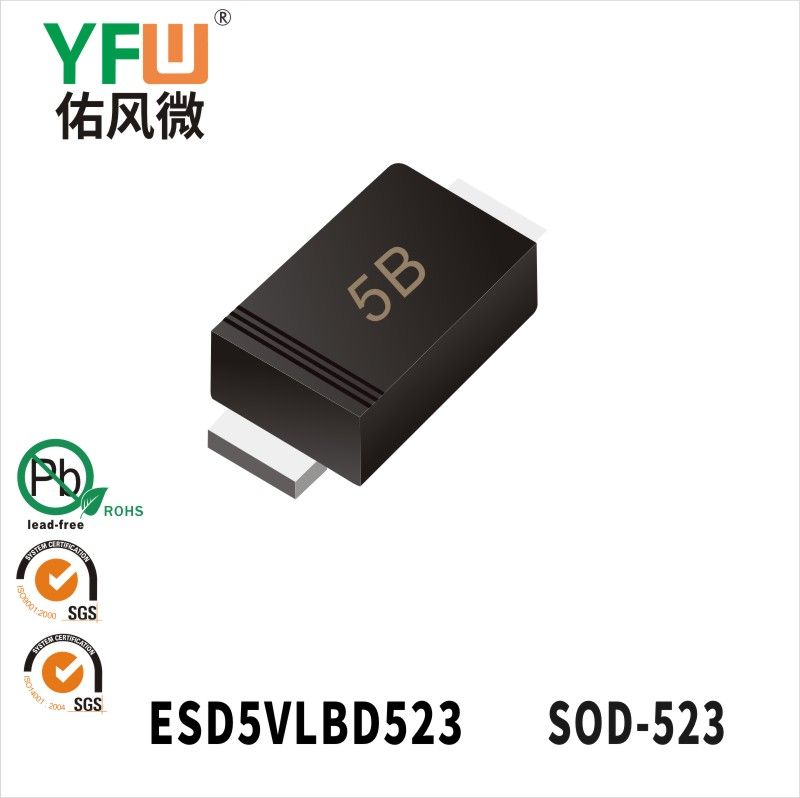

　　当系统没有异常干扰时，正常工作时，ESD静电保护二极管可以忽略不计，不起任何作用。但是当外部接口电压超过ESD二极管的击穿电压时，ESD二极管开始起作用，并将电流分流到地。

　　ESD有三种模型，分别是人体模型（HBM）ESD（为了芯片生产、组装、运输过程而设计）、带电装置模型（CDM）ESD（为了芯片生产、组装、运输过程而设计）、IEC61000-4-2 ESD（为日常使用设计）。其中IEC61000-4-2等级为日常接触等级，正常情况下，分为4级：

　　等级1：接触放电电压2KV、空气放电电压2KV

　　等级2：接触放电电压4KV、空气放电电压4KV

　　等级3：接触放电电压6KV、空气放电电压8KV

　　等级4：接触放电电压8KV、空气放电电压15KV
