ESD二极管的静电保护原理及应用要求

ESD二极管的静电保护原理及应用要求

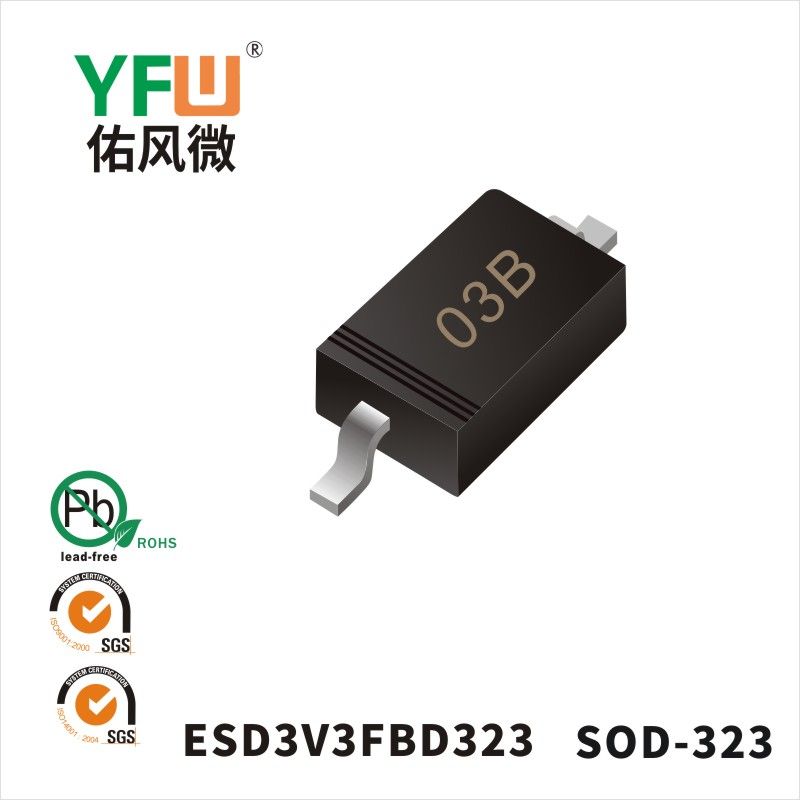

    ESD二极管静的原理是什么？在电路应用中有什么要求呢？

    许多集成电路(IC)都有一些可能比较敏感的输入，这使得它们在输入电压远高于正常值的的情况下(例如在ESD应力作用下)易于受损。正常工作电压与使器件开始受损的电压之间的区域是安全过压区。安全过压区与器件受损区之间有少许交叠，因为如果较大的过压仅持续极短时间，那么即使不是在安全过压区，器件可能也可以承受。

    ESD二极管的任务就是发生静电事件时，将输入电压维持在安全过压范围之内，而在正常工作时不影响系统性能。ESD二极管器件被放置于邻近静电事件可能进入系统的位置，旨在限制敏感节点处的电压，并将电流引至不太敏感的节点，如地电平。为实现这个功能，ESD二极管必须在正常工作电压范围内拥有高阻抗,在正常工作电压范围之外拥有低阻抗，这样才能将电流直接从敏感节点引开，并限制瞬态电压。
