    看二极管电路图的时候，怎样去分辨哪些是肖特基二级管，哪些是整流二极管？这个时候你需要了解更多代表二极管标志的符号：

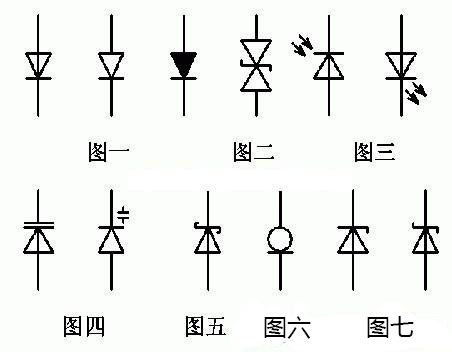

    图一普通二极管，第一个是国内标准的画法;

    图二双向瞬变抑制二极管;

    图三分别是光敏或光电二极管，发光二极管;

    图四为变容二极管;

    图五是肖特基二极管;

    图六是恒流二极管;

    图七是稳压二极管;
