　　什么是半波整流二极管？ 最简单的解释就是：变压器的次级绕组与负载相接，中间串联一个整流二极管，就是半波整流。利用二极管的单向导电性，只有半个周期内有电流流过负载，另半个周期被二极管所阻，没有电流。这种电路，变压器中有直流分量流过，降低了变压器的效率；整流电流的脉动成分太大，对滤波电路的要求高。只适用于小电流整流电路。

　　半波整流二极管是由电源变压器Tr整流二极管D与负载电阻RL组成，变压器的初级接交流电源，次级所感应交流电压为其中U2m为次级电压的峰值，U2为有效值。

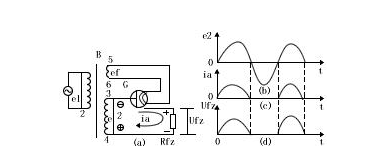

　　电路工作过程是：在u2正半周（ωt=0~π），二极管加正向偏压而导通，有电流iL通过负载电阻RL。因为将二极管看作理想器件，所有RL上的电压uL与u2的正半周电压基本相同。

　　什么是全波整流二极管？全波整流二极管可以用：一是变压器与半流整流电路相同，但用四个二极管组成桥式电路，将次级线圈的正、负半周都用起来；二是变压器的次级绕组圈数加倍，中间抽头，实际上由两个次级线圈构成。中间抽头接负载一端，另两个端子各串联一个二极管后接负载的另一端。

　　它由电源变压器Tr整流二极管D和负载电阻RL组成，变压器的初级接交流电源，次级所感应的交流电压为其中U2m为次级电压的峰值，U2为有效值。

　　电路的工作过程是：在u2的正半周（ωt=0~π），二极管因加正向偏压而导通，有电流iL流过负载电阻RL。由于把二极管看作理想器件，故RL上的电压uL与u2正半周电压基本相同。
